高解析穿透式電子顯微鏡-液態樣品

儀器中文全名

高解析穿透式電子顯微鏡-液態樣品

高解析穿透式電子顯微鏡-液態樣品

儀器中文簡稱

臨場液態樣品載具

儀器英文全名

Liquid Cell Transmission Electron Microscope

儀器英文簡稱

LC-TEM

儀器位置

儀器設備大樓地下一樓 B109室

儀器管理人

朱紋慧

TEL

31379分機

E-mail

z11005046@ncku.edu.tw

技術類別

(請勾選)

□ 微影

□ 蝕刻

□ 後處理

□ 薄膜成長

□ 試片製備

□ 奈米壓痕

□ 掃描探針

□ 掃描式電顯

□ 穿透式電顯

□ 離子電子雙束系統

□ 光學顯微鏡

□ 光學檢測

□ 晶體分析

□ 粒徑分析

□ 物理性質

□ 核磁共振儀

□ 表面分析

□ 質譜儀

■ 進階服務

□ 其他

應用/功能簡介

(100字內)

本設備提供液態樣品之臨場穿透式電子顯微鏡技術,可得到液態樣品的靜態及動態影像,包括尺寸、形態、化學成分、粒徑分布、化學反應變化等。臨場電顯技術採用穿透式電子顯微鏡之液態樣品載具,利用客製化的微機電晶片組合可選擇液體層厚度、流體通道、觀察視窗尺寸等, 並可利用兩個入口通道做樣品混合或反應實驗,應用範圍包括活體細胞、電池、觸媒、分散液、膠質及其他軟性物質之動態實驗。

廠牌/型號

  1. 廠牌:Protochips
  2. 型號:Poseidon Select

條列說明

重要規格

  1. 大晶片尺寸:6.0 mm x 4.5 mm
  2. 小晶片尺寸:2.0 mm x 2.0 mm
  3. 解析度:2 ± 1 nm or better
  4. 尖端儲液腔容積:1.44 μL
  5. 可操作最高溫度:100 ºC
  6. 溫度精度< 4%
  7. 升溫速度: 5 ºC/s
  8. 3 電極設計 (WE, RE, CE)
  9. 電極材料: Platinum and glassy carbon

條列說明

使用規定

  1. 使用溶液種類須符合原廠所提供之化學相容性資料表。
  2. 此設備所提供之檢測技術為國科會基礎研究核心設施共同使用服務計畫中的尖端服務,委託前須與儀器管理者討論實驗之可行性,並填妥申請書後上傳系統預約服務。
  3. 尖端服務申請書需經過專家審查,通過後方可進行服務。

預約系統

https://vir.nstc.gov.tw/Home/Index

技術手冊

物理性質量測系統-高壓量測 (PPMS-Pressure Cell)



超導量子干涉磁化儀-高壓量測 (SQUID-Pressure Cell)



單晶X光繞射儀-高壓量測 (Single-Crystal X-Ray Diffractiometer-D-Pressure Cell)

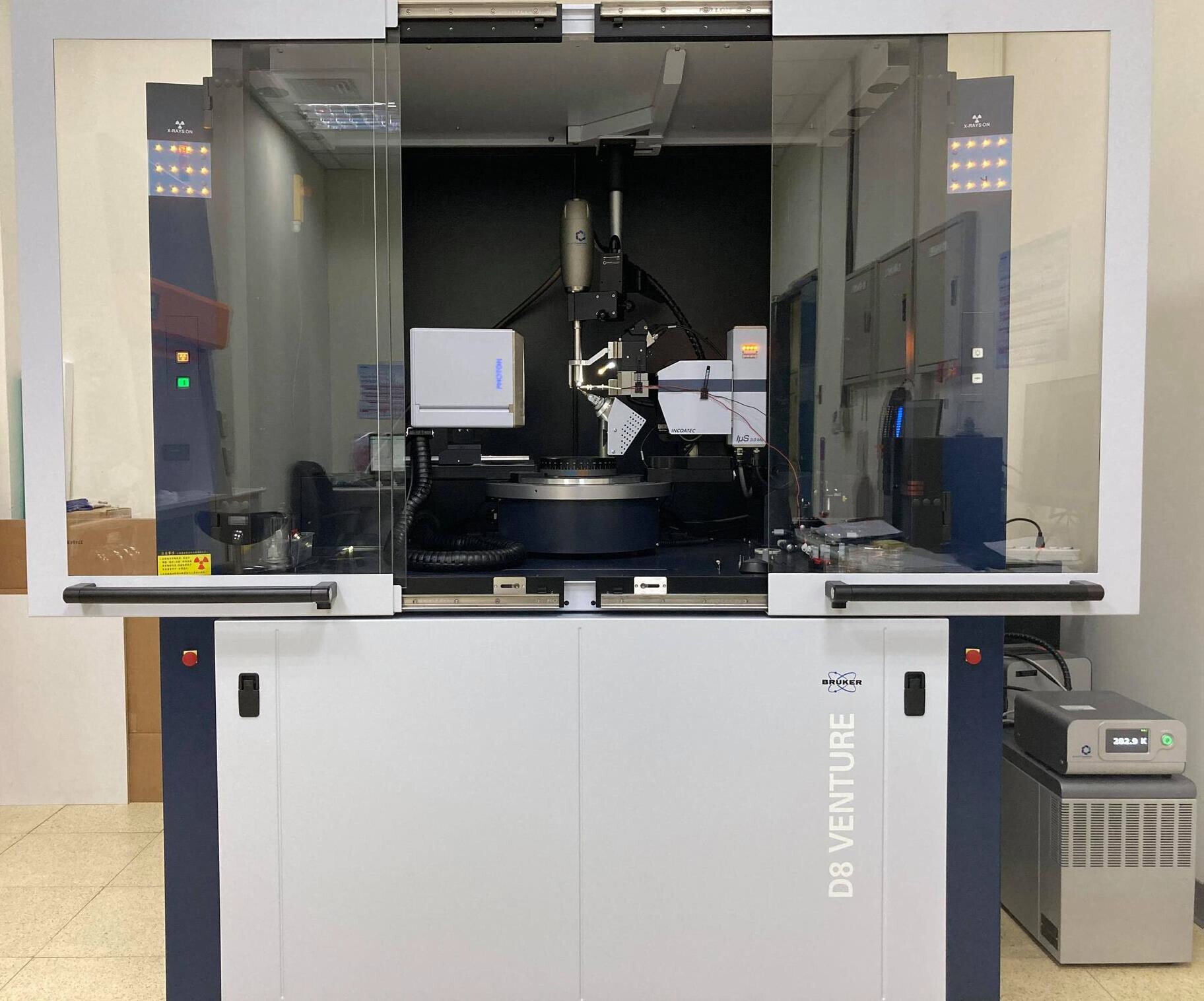

儀器中文全名

單晶X光繞射儀

單晶X光繞射儀

儀器中文簡稱

單晶繞射儀

儀器英文全名

Single Crystal X-ray diffraction

儀器英文簡稱

SCXRD

儀器位置

B1F/B112

儀器管理人

洪慈蓮

TEL

31359

E-mail

z11205048@ncku.edu.tw

技術類別

(請勾選)

□ 微影

□ 蝕刻

□ 後處理

□ 薄膜成長

□ 試片製備

□ 奈米壓痕

□ 掃描探針

□ 掃描式電顯

□ 穿透式電顯

□ 離子電子雙束系統

□ 光學顯微鏡

□ 光學檢測

□ 晶體分析

□ 粒徑分析

□ 物理性質

□ 核磁共振儀

□ 表面分析

□ 質譜儀

□ 進階服務

□ 其他

應用/功能簡介

(100字內)

單晶X光繞射儀用於未知結構解析,常用於有機分子、金屬錯合物、有機金屬框架、無機材料、固態材料等各式晶體。獲得的結構資訊有最小晶胞尺寸、晶格型態、原子在空間中排列分布、原子間的鍵長、鍵角及熱擾動位移參數。

廠牌/型號

  1. 廠牌:Bruker
  2. 型號:D8 Venture Ims 3.0 Mo

條列說明

重要規格

  1. Mo靶波長:0.71 Å
  2. 溫度範圍:80 ~ 400 K
  3. 壓力範圍:0 ~ 20 GPa (尖端量測服務)
  4. 樣品尺寸:0.05 ~ 1 mm

條列說明

使用規定

  1. 樣品須為”單晶”,薄膜與粉末樣品都無法測量。
  2. 晶體大小:

有機化合物與有機金屬化合物:> 0.04×0.04×0.04 mm3

無機化合物:> 0.02×0.02×0.02 mm3

  1. 空氣敏感樣品請先來電洽詢

預約系統

[請附網頁連結] 國家科學及技術委員會-基礎研究核心設施預約服務管理系統

技術手冊

[請另外提供電子檔]



掃描探針顯微鏡-掃描電化學 (AFM-Base SECM)

儀器中文全名

掃描探針顯微鏡-掃描電化學

掃描探針顯微鏡-掃描電化學

儀器中文簡稱

掃描電化學顯微鏡

儀器英文全名

Scanning Electro-Chemical Microscopy

儀器英文簡稱

 AFM-based SECM

儀器位置

儀器設備大樓B1檢測實驗室

儀器管理人

朱紋慧

TEL

31379分機

E-mail

z11005046@ncku.edu.tw

技術類別

(請勾選)

□ 微影

□ 蝕刻

□ 後處理

□ 薄膜成長

□ 試片製備

□ 奈米壓痕

□ 掃描探針

□ 掃描式電顯

□ 穿透式電顯

□ 離子電子雙束系統

□ 光學顯微鏡

□ 光學檢測

□ 晶體分析

□ 粒徑分析

□ 物理性質

□ 核磁共振儀

□ 表面分析

□ 質譜儀

■ 進階服務

□ 其他

應用/功能簡介

(100字內)

掃描式電化學顯微鏡是利用三電極系統結合掃描式探針顯微鏡技術來同時收集微米級甚至是奈米尺度下物質表面的電化學和形貌信息, 可用來掃描液相-液相、液相-固相、氣相-液相之間的介面表層。 透過量測探針與介面上發生電化學反應產生的電流,可以得知分析物的表面起伏 (topography) 以及電化學活性(electrochemical activity), 掃描式電化學顯微鏡的特殊之處在於它的微電極探針可以經由精密馬達系統移動來測量樣品上不同位置的電流,進而組成一個高度解析的圖像, 顯現局部表面反應性或質傳現象圖,藉此分析反應位置的分布,並找出電化學活性高的位點在樣品的何處。 本服務提供電化學特性量測、PeakForce 掃描式電化學影像(PeakForce SECM Imaging)量測以及液體中的電導率量測(Conductivity Measurements in Liquid)。

廠牌/型號

  • 廠牌:Bruker
  • 型號:ICONPFEC NOPOT

條列說明

重要規格

  1. 探針具有導電性且完全絕緣,其導電針尖可實現局部電化學測量,探針直徑約50nm。
  2. 電化學Cell直徑: 40 mm(圓形樣品)
  3. 提供金屬絲電極(Ag、Pt)及標準樣品(矽基底上的金)。
  4. 整合式加熱台最高溫度:60°C

條列說明

使用規定

  1. 使用溶液種類須符合原廠所提供之化學相容性資料表。
  2. 此設備所提供之檢測技術為國科會基礎研究核心設施共同使用服務計畫中的尖端服務,委託前須與儀器管理者討論實驗之可行性,並填妥申請書後上傳系統預約服務。
  3. 尖端服務申請書需經過專家審查,通過後方可進行服務。

預約系統

https://vir.nstc.gov.tw/Home/Index

技術手冊
